电子地磅称重设备布线与接地

电子地磅称重设备布线与接地

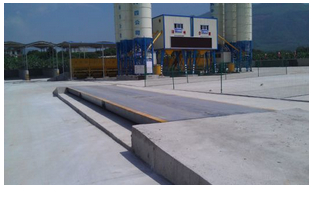

电子地磅称重设备的接线范围包括称重传感器与接线盒的接线、接线盒与称重显示仪表的接线、称重显示仪表与打印机的接线、大屏幕显示器、计算机等设备。

一、称重传感器与接线盒之间的连接：

将称重传感器电缆穿过称重平台，拉至接线盒固定位置。通过接线盒的密封接头进入接线盒，然后根据正负励磁电源将四芯或六芯电缆的不同颜色的电线连接到接线盒内相应的接线柱上，正、负反馈及测量后的正、负信号。用皮带将传感器电缆的多余部分捆扎起来并按顺序存放。

二、接线盒与称重显示仪表的连接：

专用屏蔽电缆的端部通过接线盒的密封接口引入接线盒，屏蔽电缆中的彩色芯线连接到接线盒中相应的接线柱上。将屏蔽电缆的另一端穿过金属管焊接到与称重显示仪表相对应的专用插头上，插入称重显示仪表的插座中。

有三点需要注意：

A、 接线盒里的输入输出线连接好后，拧紧、拧紧并密封接头，在固定接线盒盖之前，放上干燥剂并做好防潮工作；

B、 对于不同的称重传感器，应根据不同的色标区分输入、反馈和输出，不得有误；C.对于不同的称重显示仪表，使用的称重显示插座、插头形式不一样，连接方式也比较不同，也不要出错。

三、称重显示仪表出厂时只有信号总线专用插头。如果用户需要配置大屏幕显示器、打印机或计算机，他/她应在订购时说明。

四、电源线连接：

显示器、打印机、计算机等仪器的电源线插头插入多功能电源插座，电源插座插入外接电源插座。如果选择了电源，则将多功能插座的插头插入电源，并将电源插头插入外部电源插座。

五、电子地磅称重设备接地：

电子称重设备的接地对保护人身安全、保证设备的稳定性和可靠性具有重要意义。一般来说，电子称重设备有两个接地点。一个是称重室的地面桩，用于将仪器外壳接地。另一种是秤体接地，由一根或多根接地电缆、秤体和接地桩组成。

为了更有效地保护多矿区的电子地磅系统，建议采用避雷针。
